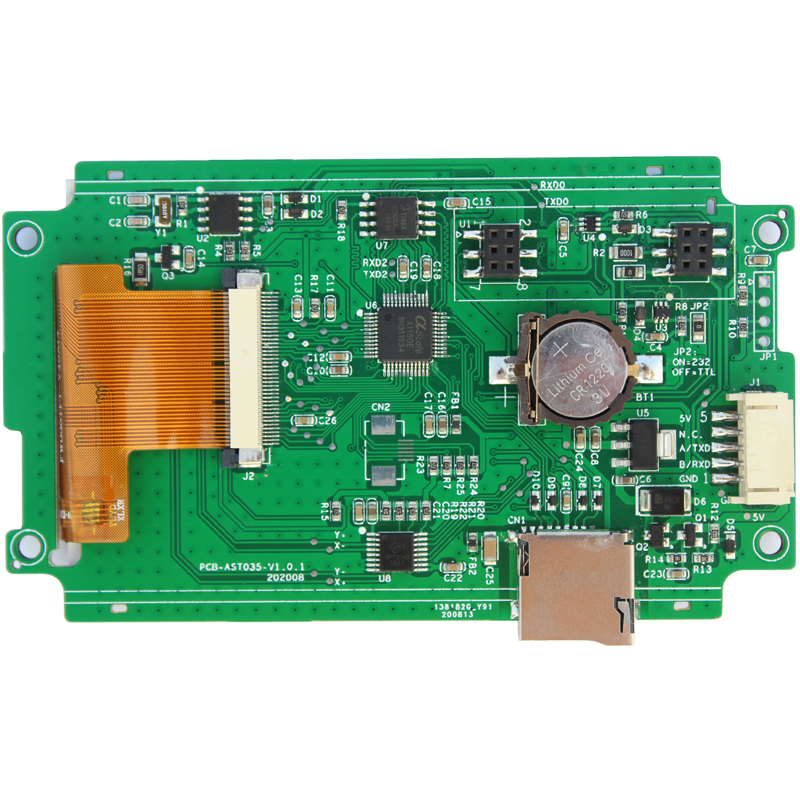

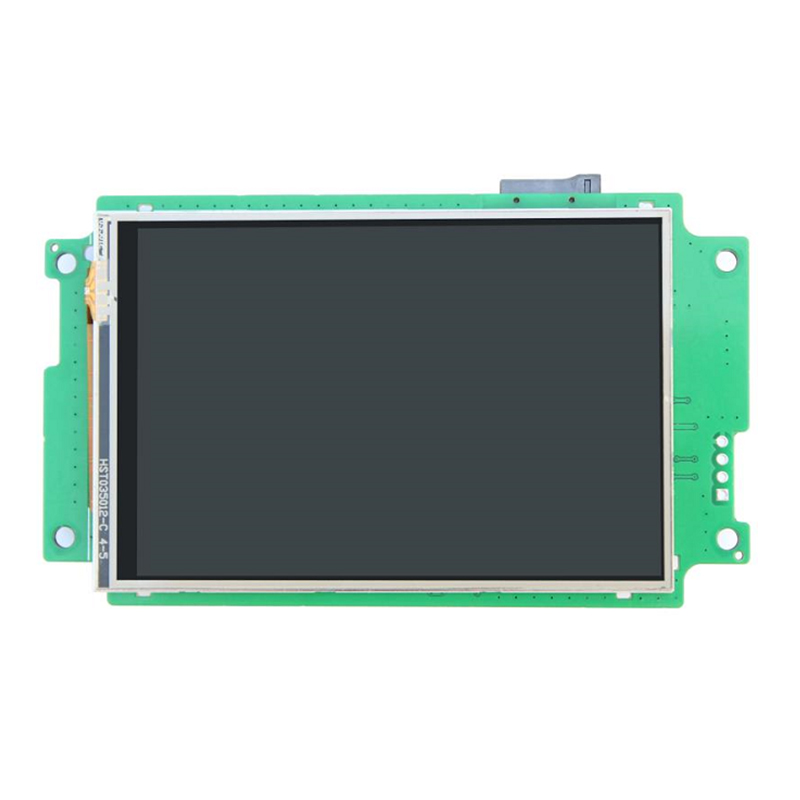

AST3.5寸串口屏
2021-09-15 14:09:30
產品型號： AST035RES/AST035RDS
通訊方式：RS485通訊或RS232通訊
- 產品概述
一、采購信息
型號 | 規格說明 |
AST035RES | 3.5寸串口屏，16Mbyte Flash，RS232通訊，6-30V供電 |
AST035RDS | 3.5寸串口屏，16Mbyte Flash，RS485通訊，6-30V供電 |
二、產品規格
供電： 6V-30;
背光調節：不支持;
觸摸：支持4線電阻式觸摸屏;
液晶屏分辨率：480X320;
USB：不支持;
液晶屏： 普通視角，250cd/m2;
通訊：RS485通訊或RS232通訊;
存儲：16Mbyte SPI Nor Flash;
電源：防反接，區分電源正負極;
RTC時鐘：支持;
掉電數據保存：不支持;
下載：SD卡下載;

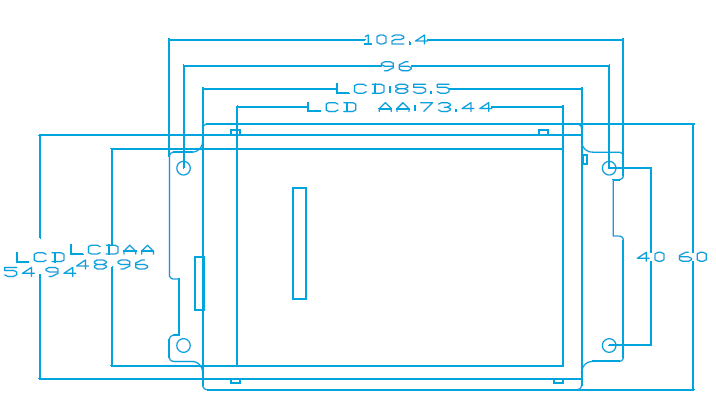

三、產品尺寸
產品尺寸 | 產品型號 | 整機尺寸 | 開孔尺寸 |
3.5寸 | AST035RES AST035RDS | `102.4mm×60mm×22mm | 85.5mm×54.94mm |
四、產品參數
產品參數表 | ||
硬件性能 | 型號 | AST035RES/AST035RDS |
顯示屏 | 3.5″TFT LCD屏 | |
色彩 | 153600色 | |
亮度 | 250 cd/㎡ | |
背光 | LED | |
LED壽命 | 20000小時 | |
觸摸屏 | 4線工業電阻觸摸屏（表面硬度4H） | |
CPU | 96MHz M0 | |
存儲器 | 16Mbyte SPI NOR Flash | |
RTC | 支持 | |
USB端口 | 無 | |
程序下載方式 | SD卡下載 | |
串行通訊端口 | 一路串口，RS232或RS485 | |
電氣規格 | 額定功率 | 0.6W |
額定電壓 | DC 6V-30V | |
環境規格 | 工作溫度 | -20—60℃ |
存儲溫度 | -40—70℃ | |
環境濕度 | 10—90％RH（無冷凝） | |
抗震性 | 10—25Hz（X、Y、Z方向 2G/30分鐘） | |
冷卻方式 | 自然冷卻 | |
五、Pin腳定義
Pin | 定義 | 說明 |
1 | GND | 電源負極 |
2 | RXD/B | RS232通訊：RS232 RXD；RS485通訊：485 B |
3 | TXD/A | RS232通訊：RS232 TXD；RS485通訊：485 A |
4 | 空 | |
5 | +24V | 電源正極輸入，6V-30V電壓輸入范圍 |
